MA5800-X15
Chassis+Fan+2*MPLA Control Board 10G Uplink Board +2*PILA DC power Board; accessories (19inch, 11U high, 15 service slots)
Galería
Descargas:
ESPECIFICACIONES
| Datos generales básicos | |
| Fabricante | Huawei |
| Modelo | X15 |
| Número de ranuras | |
| Tarjetas de servicio | 15 |
| Módulos de control | 2 x MPLA |
| Alimentación | 2 x PILA -38,4 V CC a -72 V CC |
| Puertos | |
| GPON | 16 puertos con módulos ópticos SFP de clase B /C |
| XPON | 8 puertos con módulos ópticos SFP de clase B /C |
| Ethernet GE/FE | 48 * FE/GE (interfaz CSFP) o 24 * FE/GE (interfaz SFP) |
| Ethernet 10GE | 8 * 10 GE (interfaz SFP) u 8 * GE (interfaz SFP/eSFP) |
| Capacidad | 7Tb/с |
| Funciones de 2 niveles | |
| VLAN | IEEE 802.1Q: 4094; QinQ; Traducción VLAN |
| Tabla de direcciones Mac | Tamaño de la tabla: 262143 |
| Protocolos de conmutación | STP/RSTP/MSTP; ERPS (G.8032) |
| Motor de búsqueda múltiple | |
| IGMP snooping | v2/v3 |
| Grupos IGMP | 8192 |
| VLAN de multidifusión (MVR) | Admite |
| Enrutamiento de multidifusión | PIM-SSM |
| Funciones de 3 niveles | |
| Tabla ARP | 65536 entradas |
| Tabla de rutas | IPv4 – 65536 rutas IPv6 – 16384 rutas |
| Protocolos de enrutamiento | Enrutamiento estático; RIPv1/2; OSPFv2; IS-IS; BGP |
| MPLS / VPN | Apoyo. MPLS LDP, VPLS, PWE3 |
| Seguridad | |
| Escritura IPv4 | 65535 Entrada + Salida |
| Escritura IPv6 | 65535 Entrada + Salida |
| AAA local | Soporte |
| RADIUS, TACACS | Admite |
| Servidor DHCP | No se admite |
| Snooping DHCP | Admite |
| Opción de retransmisión DHCP82 | Admite |
| Detección de bucle | Admite |
| Protección de la fuente IP | Admite |
| Supresión de difusión, multidifusión y unidifusión desconocida | Admite |
| Calidad de servicio QoS | |
| Colas QoS por puerto | 8 |
| Restricción del tráfico | Admite |
| Señales de tráfico | 802.1 p, DSCP |
| IPv6 | Enrutamiento estático; ICMPv6; descubrimiento de vecinos IPv6; RIPng; OSPFv3; IS-IS IPv6 |
| Gestión | Telnet; SSH; LLDP; SNMP v1/v2/v3; Syslog; NTP |
| OAM | 802.3ah (EFM); 802.1ag (CFM); Y.1731 |
| Condiciones de trabajo | |
| Humedad | 5 a 85% (sin condensación) |
| Temperatura de funcionamiento | de -40 a +65°C |
| Consumo máximo de energía | hasta 662 en |
| Dimensiones | 442 mm x 287 mm x 486 mm 11U |
| Peso | 26kg |

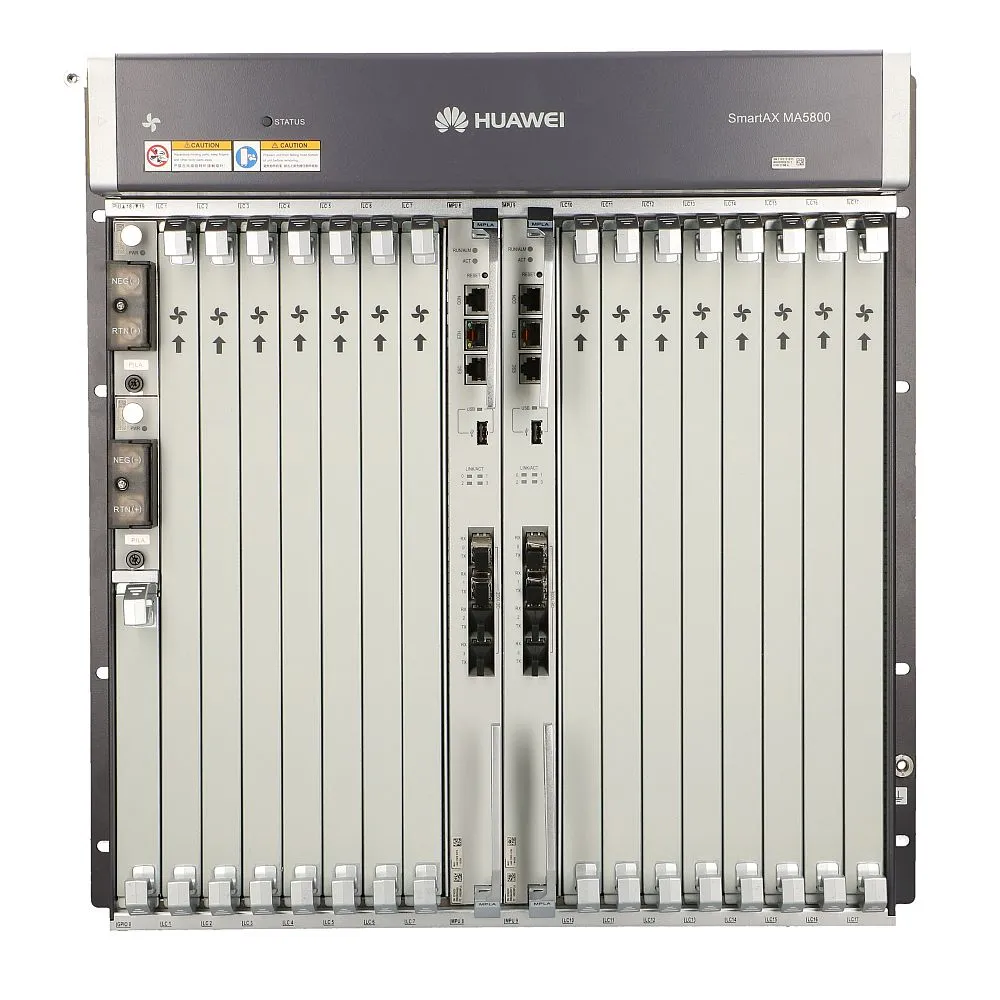

MA5800-X17
Chassis+Fan+2*MPLA Control board 10G uplink board +2*PILA DC power board; accessories (21inch, 11U high, 17 service slots)
Galería
Descargas:
ESPECIFICACIONES
CONCEPTO | ESPECIFICACIONES |
Slot para OLTS | 17 slot disponibles |
Dimensiones | 493.00 mm x 287 mm x 486 mm (sin incluir soportes de montaje) |
Máximo número de puertos | 272 x GPON 816 x GE/FE 136 x 10G GPON 136 x 10G GE |
Capacidad de conmutación del sistema | 7 Tbit/s |
Número máximo de direcciones MAC | 262.143 |
Número máximo de entradas ARP / Routing | 64.000 |
Rango voltaje | -38.4V DC a -72V DC |
Funciones de la Capa 2 | Reenvío VLAN + MAC, reenvío SVLAN + CVLAN, PPPoE + y DHCP opción 82 |
Funciones de la Capa 3 | Ruta estática, RIP / RIPng, OSPF / OSPFv3, IS-IS, BGP / BGP4 +, ARP, relé DHCP y VRF |
Temperatura de trabajo | -40°C to +65°C |
QoS | Traffic classification, priority processing, trTCM-based traffic policing, WRED, traffic shaping, HqoS, PQ/WRR/PQ + WRR, and ACL |
Funciones de mantenimiento | Gestionado remotamente usando TR 069 por Felix |
